購買須知

生產廠家：廣東風華高新科技股份有限公司
授權代理商：廣東省鑫沐電子有限公司
電阻封裝形式：SMD(貼片封裝)
封裝尺寸：目前常規高精度貼片電阻封裝尺寸有四種：0402、0603、0805和1206封裝。封裝與尺寸的對應關系請參看高精度貼片電阻規格書
電阻額定功率：1/16W~1/8W。需要說明的是，由于強化了電阻精度和溫度系數指標，貼片電阻的額定功率不再采用提升功率指標。也就是說，同等封裝尺寸的厚膜高精度貼片電阻功率要略低于常規厚膜貼片電阻；
電阻最小包裝數量：5k/盤
電阻阻值范圍：目前風華厚膜高精度貼片電阻的阻值可選范圍是100R~100KR(R是Ω單位的簡寫)，E-24，E96阻值均有。
電阻溫度系數：HTCR：±50ppm/℃；
電阻精度：0.5%或1%；
ROSH：符合歐盟Rosh標準

電阻規格與型號命名方法

風華對高精度貼片電阻的規格命名與普通厚膜貼片電阻有一定的區別,下面，我們通過具體型號作為例子來說明風華該系列電阻的規格和命名規則：
R C 05 C 1003 D T L

1、R：貼片電阻的產品代號；
2、C：額定功率系列代號
3、05：0805封裝，即具體尺寸為——長2mm 寬1.25mm 高度0.5mm
4、 C：溫度系數為±50ppm/℃
5、1003：阻值為100k(100 000)歐姆
6、D：電阻精度誤差在±0.5% 范圍內;如果是F表示精度為1%；
7、T：編帶包裝
8、L：整體低鉛，符合RoSH標準。

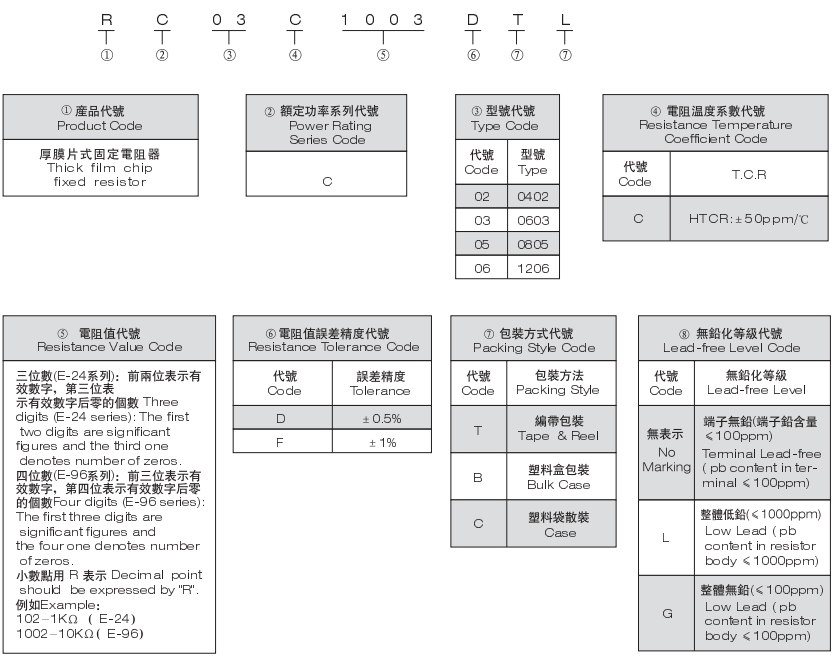

點擊下圖查看完整規格命名方法：
